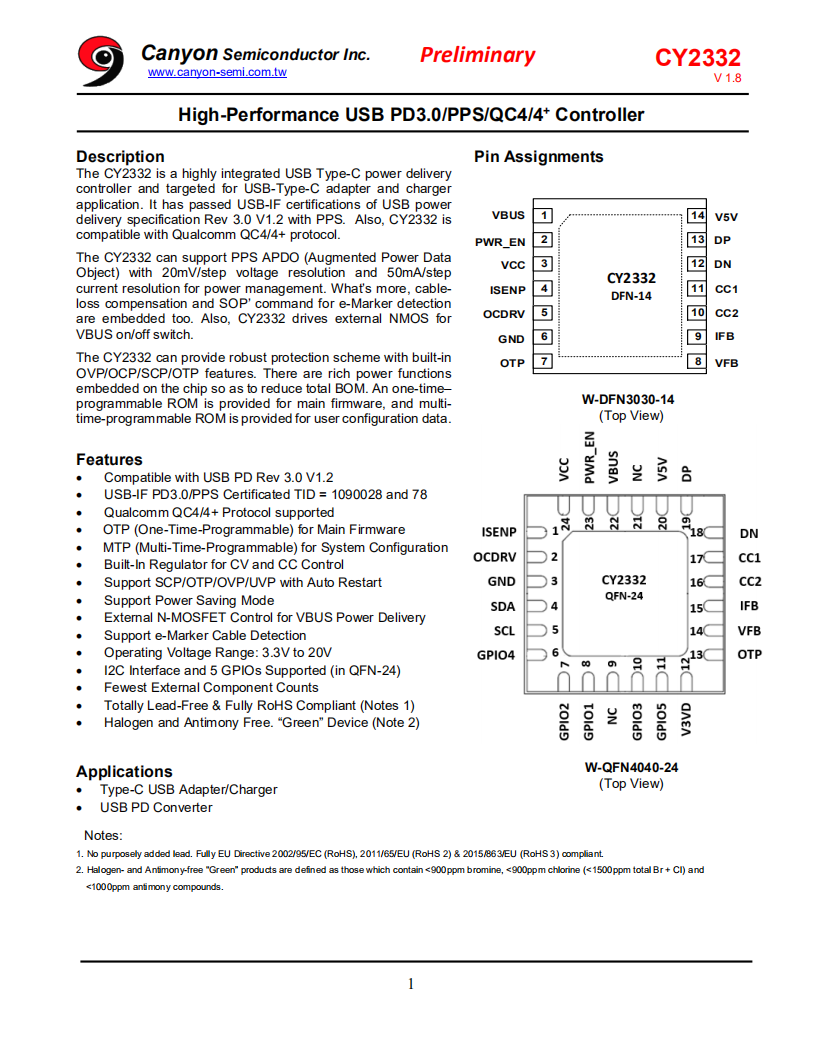

研吉推出65W 1A1C氮化镓快充方案，首发GaN systems芯片

研吉65W 1A1C氮化镓快充方案DEMO正面元器件布局较为密集，输入端除了共模电感、保险丝、整流桥之外，还设有三颗JSH万京源电解电容滤波，单颗规格400V 33μF。

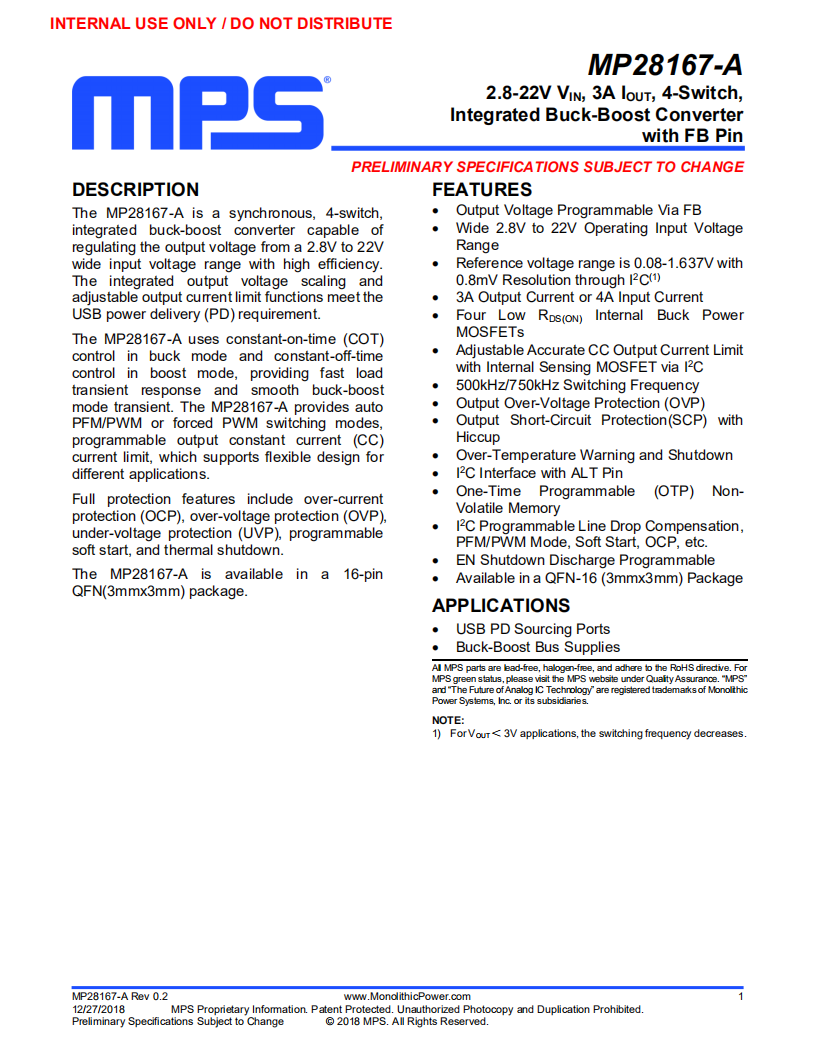

输出部分同样设有两颗万京源固态电容滤波，此外还有一颗Buck-Bost电感，用于双口输出时USB-A口调压，两颗Y电容横跨在初级和次级之间。

变压器相对来说体积较小。

PCB板背面初级和次级之间有镂空处理，增加安全距离

该方案的PWM主控芯片采用了一颗常见的料号，安森美NCP1342，其内置主动X2电容放电和多重完善的保护功能。

安森美 NCP1342 详细资料

该方案的核心器件来自GaN systems，型号GS-065-011-1-L，650V耐压，导阻150mΩ，DFN5x6封装，支持超高开关频率，这颗GaN开关管设计时简化了驱动要求，所以没有采用外置驱动IC。

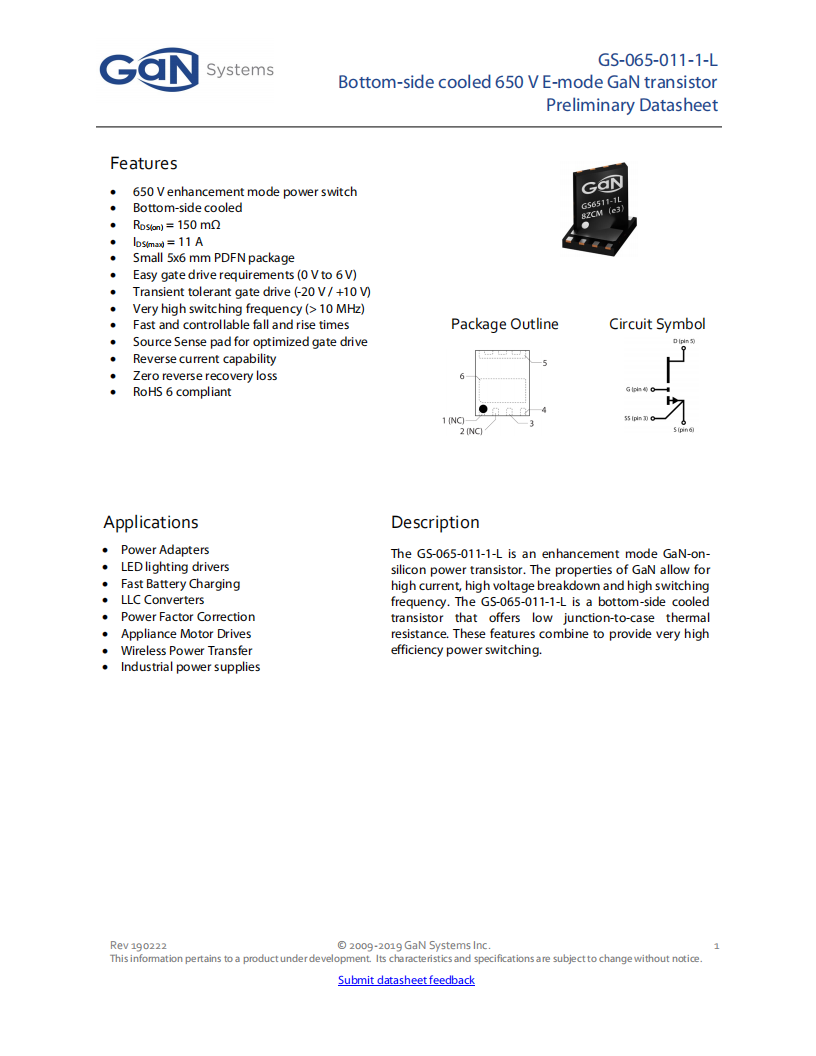

GaN systems GS-065-011-1-L详细规格。

同步整流控制器采用南芯半导体最新的SC3501。这是一款智能次级同步整流控制芯片，用于驱动反激变换器中次级MOSFET。代替肖特基二极管，带来更高的效率和更低的温升。当MOSFET的VDS电压低于导通阈值时，MOSFET导通，当MOSFET的VDS电压高于关断阈值时，MOSFET关断。实时监测MOSFET导通压降，以减小导通损耗。即使反激变换器工作在电流连续模式时，极为快速的关断延时可以保证MOSFET的准确动作，可靠性高。

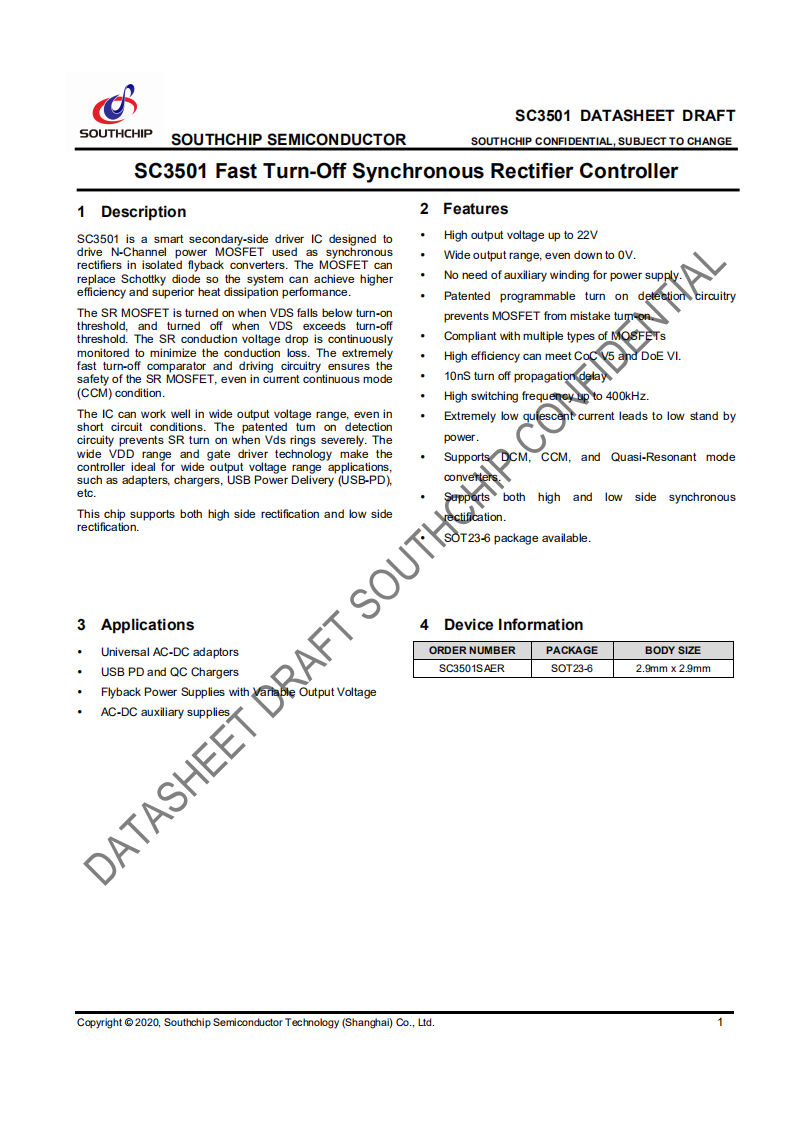

南芯SC3501详细规格资料。

次级同步整流MOS采用恒泰柯HGN070N12SL，NMOS，耐压120V，DFN5X6封装。
