充值信仰：苹果原装29W电源适配器拆解评测

多少年来电子设备充电一直都让用户的头痛，物理接口的不同说的好听点叫各家自扫门前雪，说的不好听就是各自抢占分市场份额，每个人都想做大佬。USB-IF组织经过多年努力，与多家厂商协调后消费者终于可以看到统一接口的到来：USB-C。除了物理接口，还有各种不同的快充协议，目前PD快速充电技术电压支持到20V电流5A，已有多家厂商使用PD快速充电技术，而且USB-IF组织PD3.0 PPS快速充电技术规范正把大部分快充协议收编进去（QC4 QC3.0\SCP FCP\PE3.0 2.0\VOOC等），这对消费者来说终于可以一个充电器充全部设备了。

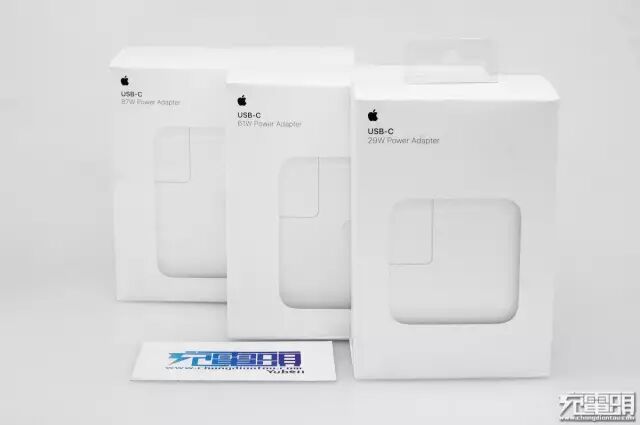

作为业内大佬技术前沿品牌的苹果，按照以往尿性都是自己走自己的路不跟大家玩，但在在PD快充技术上，苹果已推出USB-C PD to Lightning数据线与多款PD充电器（电源适配器），小编耗资1524元港币，购得29W、61W、87W三款苹果PD做详细拆解，本次先为大家奉上APPLE A1540 29W USB-C 苹果电源适配器拆解评测。

白纸盒包装上印刷了产品式样，右上角可以看到USB-C 29W字样。

素色包装盒背面用多国语言写着这款USB-C型电源适配器支持29W功率输出，右下角是港币388元定价标签。

苹果美国加州设计，中国制造。产品型号A1540，SN串号C4H716402KXG2VCBH。

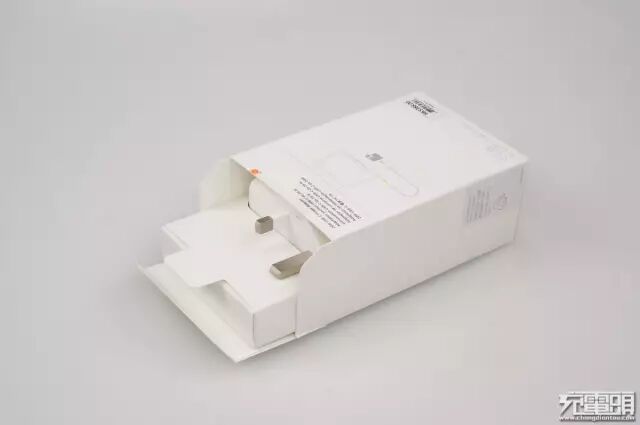

拉开透明易撕封条就可以抽出产品了。

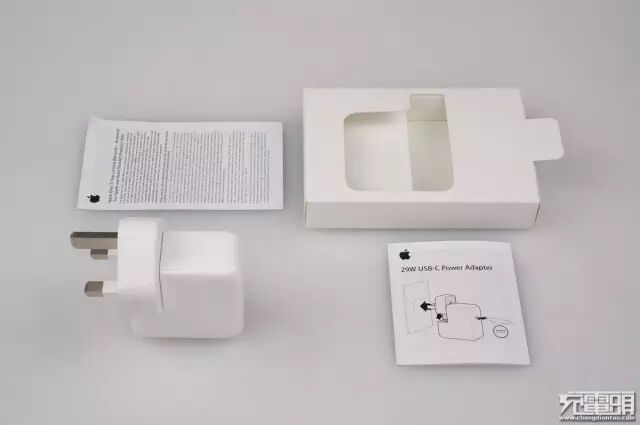

开箱一览，说明书、使用指南、电源适配器本体、定位纸盒。

插头采用可拆卸设计，方便收纳携带，电源适配器+插头一共重132g。

产品外表与以前苹果电源适配器产品类似，都是使用圆弧边四方设计，宽度*长度为56mm*56mm。

厚度28毫米。

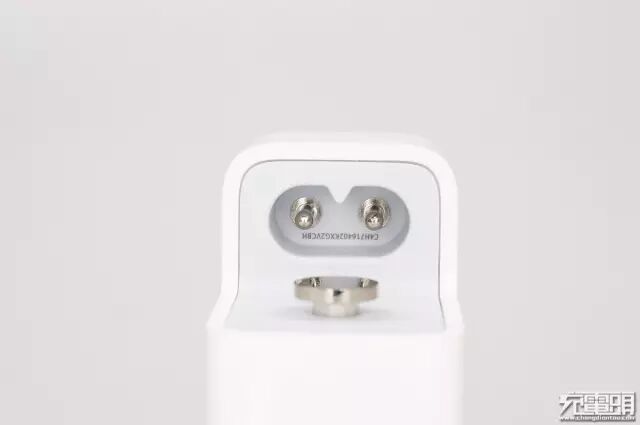

插头拆卸后，可以替换成其他不同插脚的插头，也方便旅行收纳。去掉插头后可以看到里面是我们常见的单边齿两脚8字线插座，外面是充当地线的T型固定座，用8字线插入也可以使用，但没接地功能不建议这样使用。

8字插座底部印刷着SN码：C4H71640KXG2VCBH，与外包装盒上的SN码一致。

测试篇：

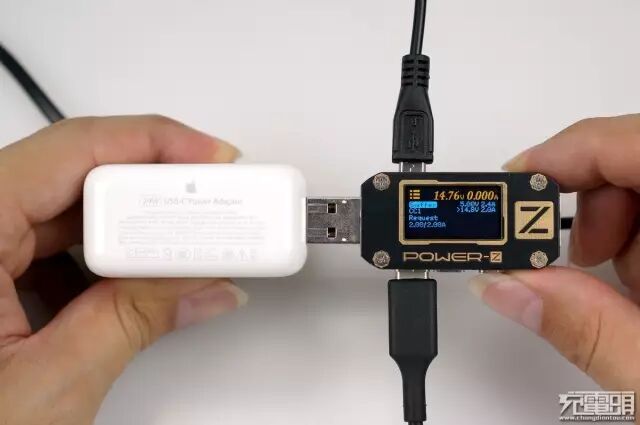

测试篇我们使用带有PD诱骗功能的Power-Z KM001 USB PD测试仪对这款电源适配器做PD探测，在Power-Z 屏幕上可以看到，这款电源适配器一共支持两档输出，分别是5V2.4A与14.8V2.0A，与产品侧边的铭牌信息5V2.4A与14.8V2.0A一致。

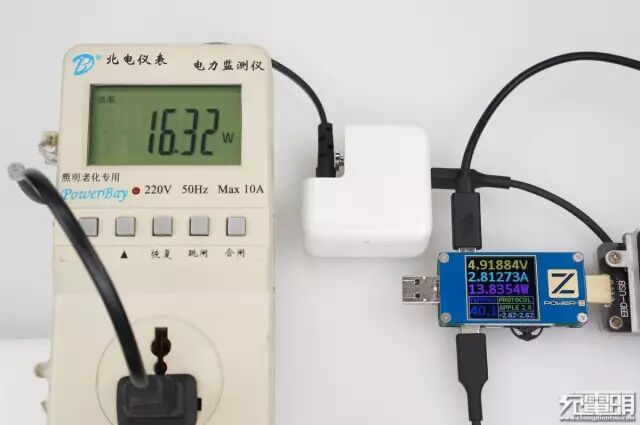

然后我们使用Power-Z FL001 USB PD 测试仪对这款电源适配器做最大负载测试，实测5V档最大输出4.91V2.8A，功率13.8W，这时候输入功率为16.3W。

14.8V电压档最大输出14.76V2.3A，功率34W，这时候输入功率为36W。

拆解篇：

苹果29W USB-C PD电源适配器壳体十分牢固，胶质带有良好的韧性没办法无损开壳，撬起T型固定座可以看到背后是接地焊线。

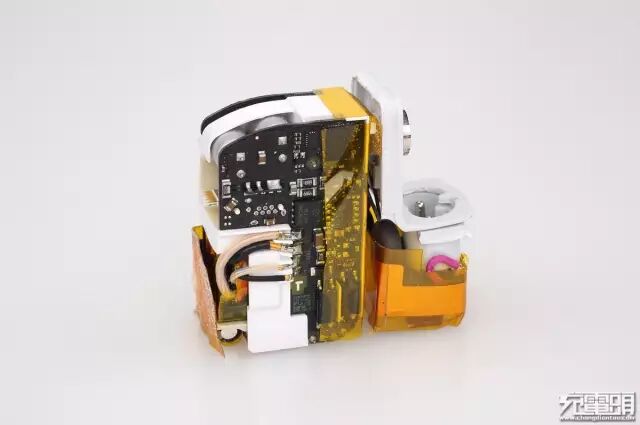

去除壳体后，产品拆解结构一览A。

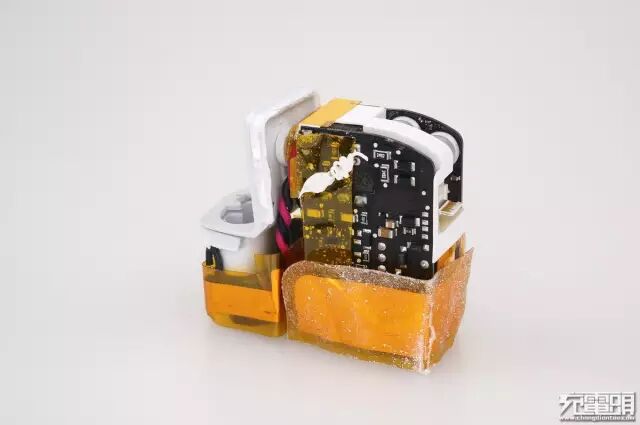

产品拆解结构一览B。

在变压器上面贴了一块导热铜片，铜片上有一小块黑色的是弹性导热垫，整块铜片用耐高温绝缘胶纸包裹处理。

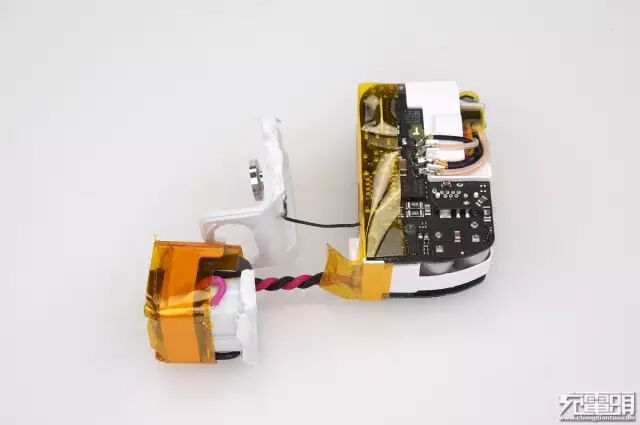

里面的部件可以看成是3个部分，地线引脚面板、8字线插座、主PCB。

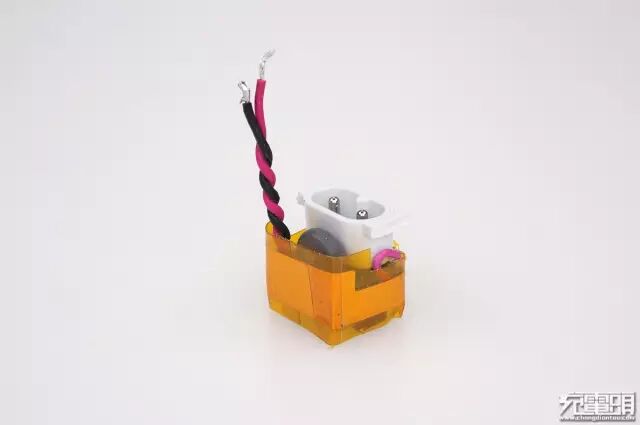

8字线插座整个用耐高温绝缘厚胶带包裹起来，正负极线缠绕后滴胶定型不会松散。

8字线插座整个用耐高温绝缘厚胶带包裹起来，正负极线缠绕后滴胶定型不会松散。

去掉外层耐高温绝缘胶纸。

背面。

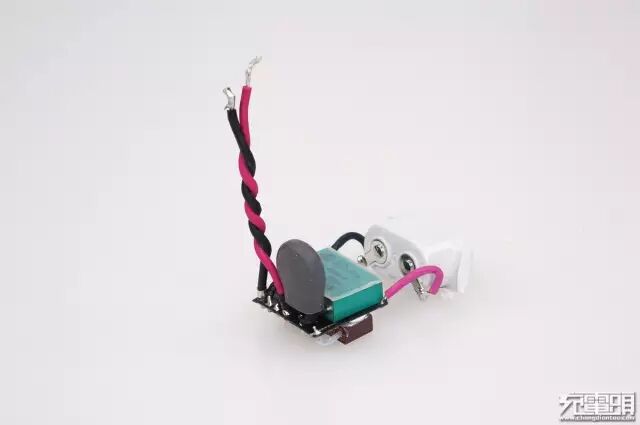

所有引脚都使用热缩管包裹避免管脚互相触碰短路，丝印S10 K300K1是一颗压敏电阻，保护输入过压。

8字线插座来自solteam崧騰，最大支持250V2.5A。

250V2A保险丝，使用白胶固定起来。

丝印19387-R 13A1713E的是共模电感。

连接线全部过孔焊接处理更加牢固。

PCB细节,意法半导体的STM32单片机、丝印644BV 7B003 BRD、丝印 BQY、丝印VE、丝印258 4670 1646、丝印T1IS。

安森美ON Semi NCP4304A+英飞凌Infineon  BSC077N12NS同步整流。

两颗光耦，反馈及保护。

英飞凌的初级ic FLUT12A2010。

USB-C采用了裸舌片母座。

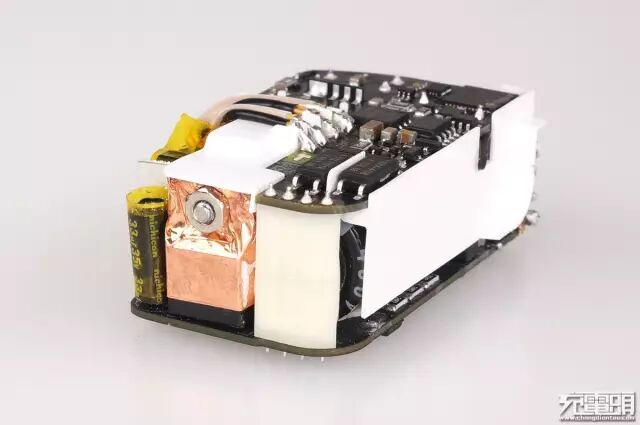

上下两块PCB通过排针连通，MOS管包上铜箔再拧在散热片上，nichicon 33uF 35V电解电容。

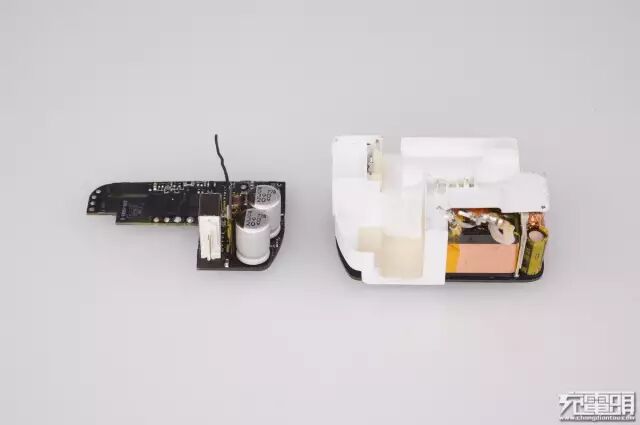

分离出上下PCB，在他们之间是一块对应形状的白色隔离壳体。

USB-C输出口20V插件、小插片PCB、两个20V390uf固态电容，地线座类似wifi天线那样采用插座设计。

继续分离出隔离壳体。

日本化工 KXJ 400V56uf高压侧电解电容。

硕大的电容占据了PCB的一半位置。

两个Y电容使用特殊壳体巧妙地竖立焊接到上下PCB之间。

来自Sumida的变压器。

丝印LT 7B06A KBP208GL的整流桥。

丝印19447-R A17120。

撕掉表面的铜箔，英飞凌 spa11N80C3。

USB-C插脚件，激光打码L073N0JD。

USB输出口旁的小插片整体被耐高温绝缘胶纸包裹着。

去掉绝缘胶带，丝印Y704 715 33。

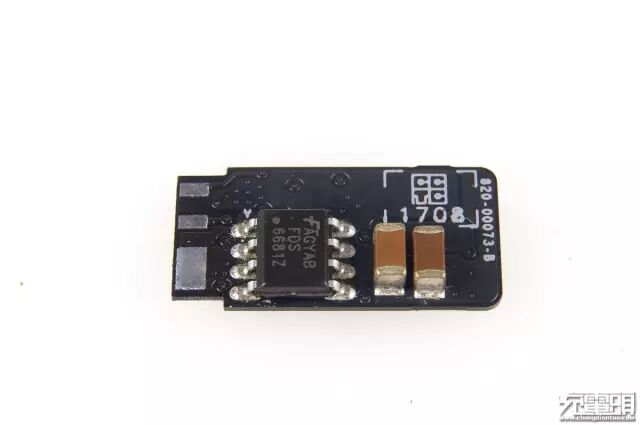

另一面， ON semi安森美FDS6681Z，PMOS。是C口的输出开关，PCB面积受限，采用了竖立PCB的方案。

总结：

APPLE A1540 29W USB-C 苹果电源适配器在狭小空间内用尽一切手段来达到高性能与安全性兼顾，实测输出性能4.91V2.8A / 14.76V2.3A，安全保护设计到位做工复杂严谨，当然高达388元港币的售价也是一如既往的苹果style。
