手机厂商汗颜：任天堂Switch充电器拆解

任天堂新一代游戏机SWITCH通过天才的模块化设计，超高的游戏性大卖热卖。玩家沉浸在游戏的快乐中会遇到续航的问题，毕竟这样的一个智能设备耗电是难免的。一向挤牙膏的任天堂这次为SWITCH配备了一个全球电压的交流适配器，我手头拿到的是型号为HAC-A-ADHMM-UKV-P0，输入规格为100-240V，50/60HZ ，输出为5.0V-1.5A或15V-2.6A。最大输出功率可达39W，而且配备Type-C接口。

一、外观

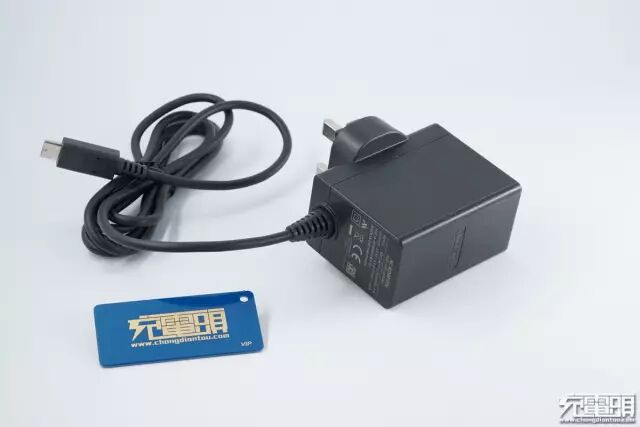

任天堂switch 游戏机跟机原装PD电源，黑色磨砂表面。

线是一体的，无需另外接线，Type-C良好的兼容性，也使传统的Micro线失去了用武之地。

出线口这边印有型号，输入规格为100-240V，50/60HZ ，输出为5.0V-1.5A或15V-2.6A，最大输出功率可达39W。

正面磨具凹字Nintendo商标。

港版三角插头，体型庞大。

Type-c输出，手柄上一样印有Nintendo。

含线 电源净重186g。

电源长66mm。

宽60mm。

厚度34.8mm。

输出线缆长度155cm。

线径4mm。

二、测试

空载没测出待机功耗。

用POWER-Z KT001测试仪，显示pd只有两种电压5V 1.5A， 15V 2.6A。

用来充紫米10，15V模式  38W。

直接充锤子移动电源，不充电。

支持pd充电的乐视MAX2，由于只有两档电压，5V充电 功率7W。

尝试充发烧级移动电源终结者T800N，pd输入15V 2.46A  功率36W，几乎持平紫米10的PD充电。

用神童负载测试最大输出功率，5V档最大1.7A保护，接近标称的1.5A，设置是相当保守。

同样用神童负载测试另外一档15V  最大2.9A保护，比标称的2,6A要高，电源留有一定余量。

负载测试曲线。

c口输入，A口输出充iPhone 7 Plus 是不充电的。

用POWER-Z FL001测试仪测试，type-c进， TYPE-C输出 1A充iPhone 7 Plus，并没有全速。

三、拆解

放冰箱12小时，零下3.6度，方便无损打开。

轻巧即可无损开壳，看到是卡扣+超音波结合的。

高压进线是先打端子，然后焊接到板子上。

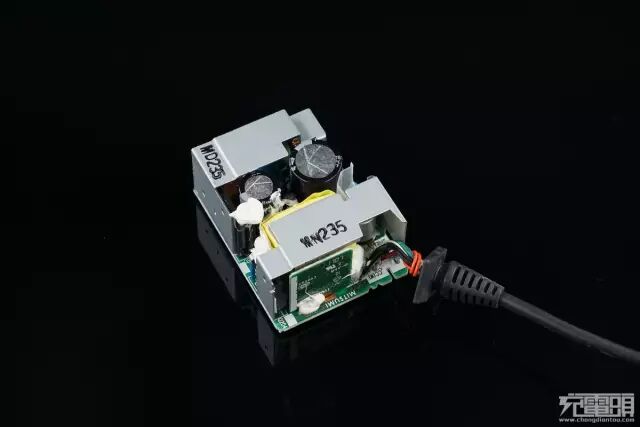

焊开高压线，电源有金属罩包着，里面有一整圈半透明塑胶保护整个电源。

插脚接线位置。

电源。

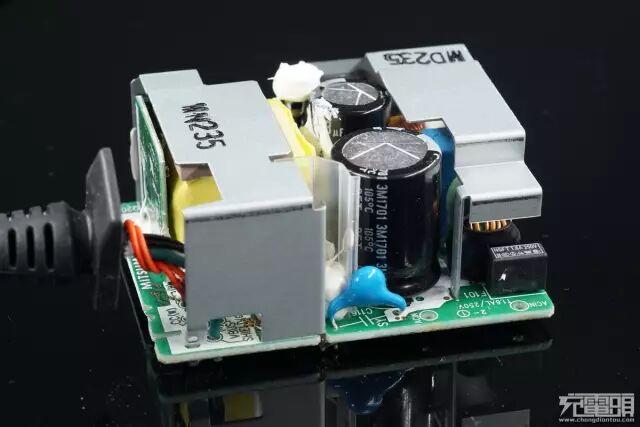

铝壳散热兼做屏蔽。

铝壳和散热片之间有一层塑料绝缘。

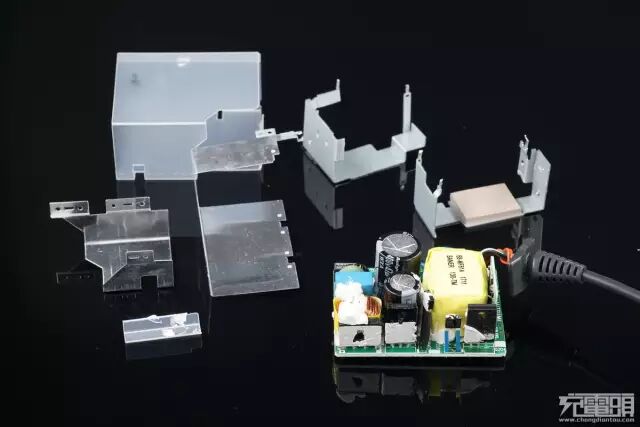

拆去铝壳和塑料片，初级次级都有散热片为开关管进行散热。

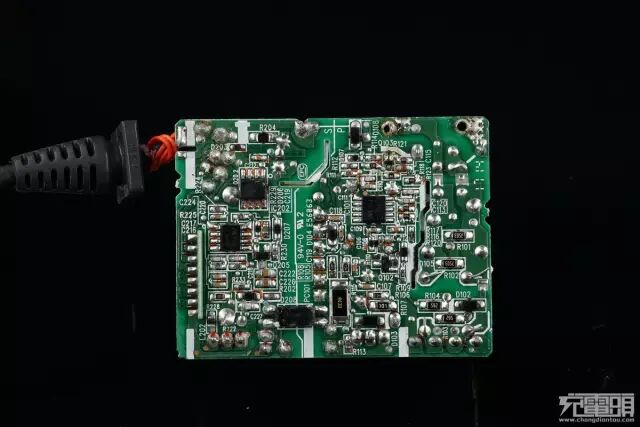

背面一览，波峰焊加红胶工艺。

初级IC，三美方案。

两颗8腿有一颗是同步整流控制器。

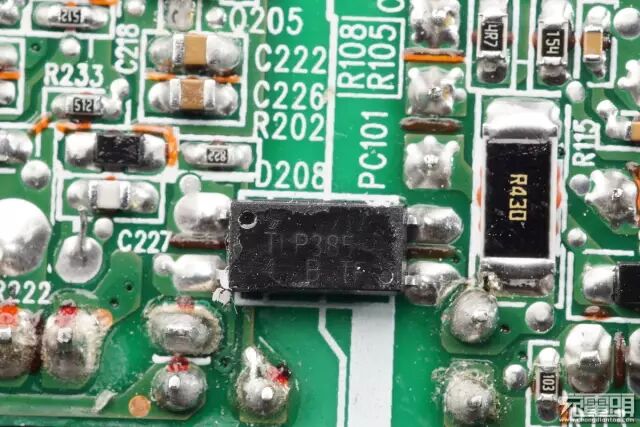

电压反馈的光耦。

大元件之间灌胶，增加强度。

拆掉散热片，看看内部的样子。

由于功率不大，并没有像苹果87W那样做了主动PFC，还是传统开关电源结构。

保险丝，X电容，压敏电阻，两级共模电感。

5线，采用一颗日化的20V680μF电容输出滤波。

开关管和次级同步整流管全部采用塑封，初级次级开关管之间还有一颗温度探头，极端过热情况下保护电源。

东芝半导体的TK42A12N1，次级同步整流管。

7.8毫欧，120V耐压。

STF11N65M2 初级开关管。

7A，650V耐压。

整流桥，2A耐压1000V。

输入的保险丝和压敏电阻。

电源内部焊接了一块子板，为Type-C接口提供支持。

焊下来的小板。

ROHM的Type-C方案，BM92T92。

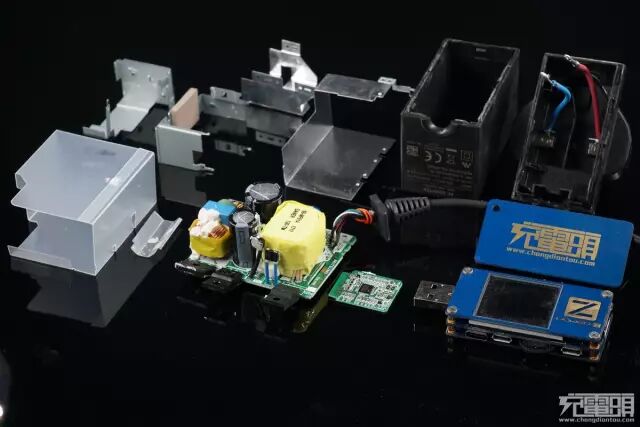

全部拆解部件一览。

四、总结

这个电源的做工是相当不错的，纯正日系红宝石电解与日化固态的加持，不愧一线大厂用料，开关管散热足够，并且还有温度检测，电源内部很紧凑，尽管看起来不小，输入EMI电路大概占据了1/4的位置。任天堂找的这个代工厂是相当的靠谱。
