研吉设计

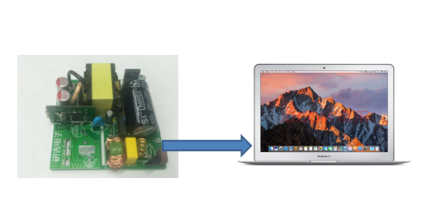

USB TYPE-C/PD DFP 60W

主要功能：

￭可兼容USB TYPE-C/PD 3.0

￭可兼容QC3.0/2.0，FCP/SFP，MTK1.1,APPLE/SAMSUNG

￭充许同一USB TYPE-C接口连接QC或PC设备

￭最大功率输出为60W

￭通用输入90Vac 和230Vac

主芯片介绍：

1、英集芯：TYPE-C/PD/QC3.0:IP2712

2、DIODES半导体：

￭PWM 模块：AP3108L；

￭同步调节器：；APR346；

3、恒泰柯半导体：

￭同步整流MOS：HGN077N10SL；

￭输出开关PMOS：HTN036P03；

4、龙腾半导体：

￭PWM 模块高压MOS：LSD11N70；

￭整流桥堆：KB410 （LITE-ON）

￭光耦：CT1019 (CT)

￭固态电容：680uF/25V (万京源)

5、连接器：TYPE-C 16PIN （金晟欣）

应用：

￭60W USB TYPE-C PD+QC2.0电源/充电器

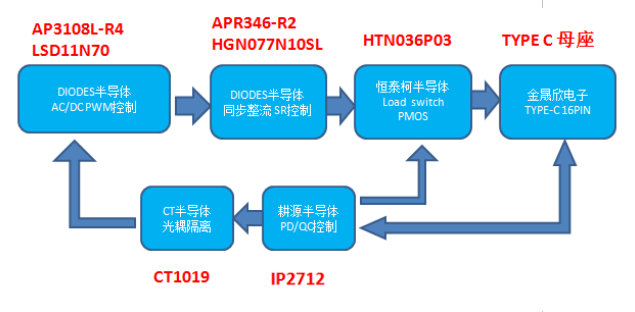

如构框图：
