USB PD规范（中文版） 第二章 第四节：USB PD 支持设备

USB PD规范 第二章浓缩了USB PD规范的精华，走马观花地讲了USB PD协议的工作原理。
假设你已经接触过USB PD协议，有一些基本的了解和相关知识，请先阅读本章，浅浅地尝一尝，试着找找感觉再决定要不要更加深入地了解和学习。

2.4 USB PD 支持设备

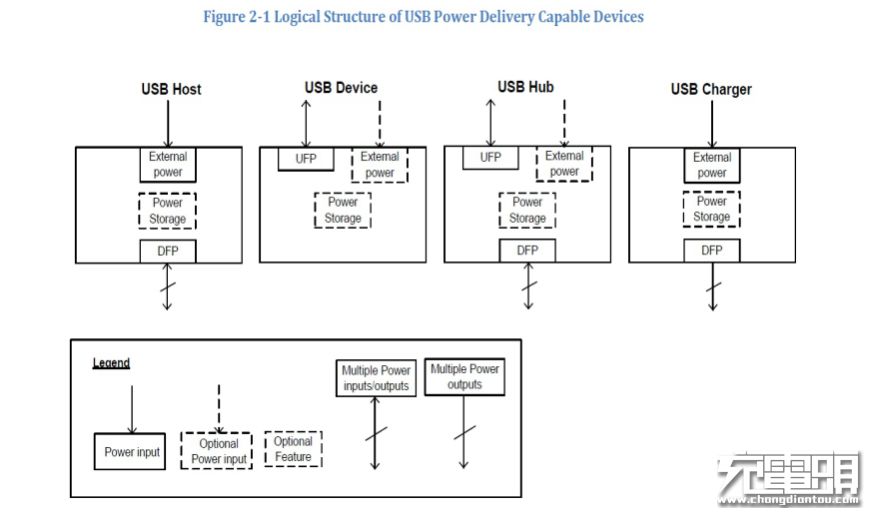

在 Figure 2-1 中可以看到一些具有 USB PD 能力的设备(a Host, a Device, a Hub, a Charge)。这些都是仅供参考，不会限制基于这份标准而建立的产品可能的配置。

每一个具有 PD 能力的设备被认为至少组成了一个端口。Providers 被认为是 SRC, Consumers 被认为是 SNK。每个设备包含了一个甚至更多下面的要素。

UFPs 可以是：

• 受电。

• 可选择地供电(一个 DRP 的设备)。

• 可选择地通过 USB 进行数据通讯。

• 用 SOP Packets 进行通讯。

• 可选择地用 SOP* Packet 进行通讯。

DFPs 可以是：

• 供电。

• 可选择地受电(一个 DRP 的设备)。

• 可选择地与通过 USB 进行数据通讯。

• 用 SOP Packet 进行通讯。

• 可选择地用 SOP* Packet 进行通讯。

A SRC that 可以是：

• 一个外部电源(比如 AC)。

• 蓄电装置(比如电池)。

• 从另一个端口派生的(比如远供的 Hub)。

A Sink 可以是：

• 蓄电装置(比如电池)。

• 用于给内部功能供电的设备。

• 用于给连接到其它设备供电的设备。

A VCONN SRC 可以是：

• 可以是任意一个端口，既可以是 DFP/UFP,也可以是 SRC/SNK。

• 给 Cable Plug 供电。

• 在任何时候，只有是能够提供 VCONN SRC 的端口才可以和 Cable Plug 进行通讯。
